概述：

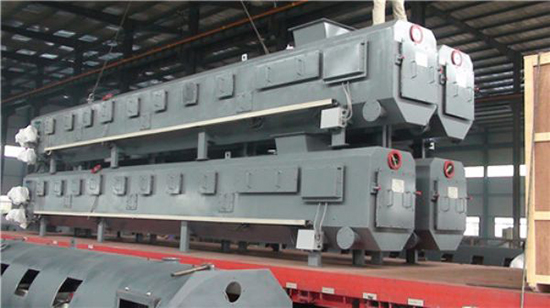

NJGC型耐壓計量式膠帶給煤機(稱重給煤機)是火力發電廠燃煤鍋爐與循環硫化床鍋爐配套的理想設備。具有連接給煤、動態計量、精度高、并能有效匹配鍋爐運行狀態，自動控制熱風反竄，使系統運行更為安全可靠，為現場管理、操作提供準確可靠的計量數據和控制手段，是適應鍋爐運行工藝 的先進計量給煤設備。
產品型號及含義：
工作原理：
給煤機利用膠帶拖動原煤運行，當原煤從煤倉被膠帶拖出后，在膠帶的帶動下，靠自重與膠帶之間的摩擦力平衡地向前移動，從而實現連續、均勻地給煤。
在輸送膠帶的下方，安裝有稱重托輥、稱重橋架、稱重傳感器，裝有稱重傳感器的稱重橋架安裝于輸送機的縱梁上，稱重橋架支承著稱重托輥，以檢測皮帶上的物料重量并產生一個正比于皮帶載荷的電信號，送給稱重顯示儀表。
連接在滾筒上的速度傳感器，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重顯示儀表接收稱重傳感器與速度傳感器這兩種信號后，通過放大、整形、A/D轉換處理與積分運算，在儀表的顯示器上顯示出輸送原煤的累計量和瞬時量。
給煤機內部的溫度傳感器，用于對高溫進行在線檢測，當機內溫度高于設定值時，電控系統將會接收到溫度傳感器的報警輸出信號，并執行電機與閘門的快速關斷指令，以閉合通道，截斷料流，達到保護系統設備的目的。
設備組成：
主要由封閉箱體、輸送系統、清掃系統、計量系統、溫控等保護系統、電動閘門與電器控制系統組成，并可根據用戶要求擴展。
結構特點：
◆ 全封閉耐壓式賀筒形結構，有效防止粉塵外溢，可保證現場文明生產；
◆ 根據用戶要求，也可設計將機架拉出箱體外以便維護與檢修；
◆ 具有調偏、防偏結構，可確保輸送正常穩定運行；
◆ 采用本公司性能卓越的電子皮帶秤，可確保計算的準確和長期穩定性；
◆ 稱重顯示儀表具有可選的RS232/485通訊接口；
◆ 可選的變頻無級高速運行平穩，不僅節能降耗，而且可滿足現場開環或閉環調節不同流量的要求；
◆ 鏈條刮板式清掃裝置可自動地清掃機內的積塵異物；
◆ 完善的報警系統可及時地發現并排除堵煤、斷煤、過載、超溫和皮帶跑偏等故障；
◆ 配置的高溫隔離閘門，可防止熱風回流，為安全生產和檢修提供方便；
◆ 可與遠控DCS系統聯鎖，實現智能控制；
主要技術參數：
|
機體與閘門耐壓 |
0.35MPa |
|
計量精度 |
±0.5%/±0.25% |
|
輸送能力 |
1-1000t/h |
|
輸送帶寬度 |
500-1400mm |
|
進出料口中心距 |
≥1000mm |
|
調速范圍 |
0.05-0.5m/s |
|
總功率 |
1.1-10kw |
|
儀表輸出接口 |
RS232/485，4-20ma，固態繼電器脈沖輸出 |
|
報警接點 |
溫度報警，堵斷煤延時，皮帶跑偏接點容量220VAC5A | |
| |
|
 |
|
