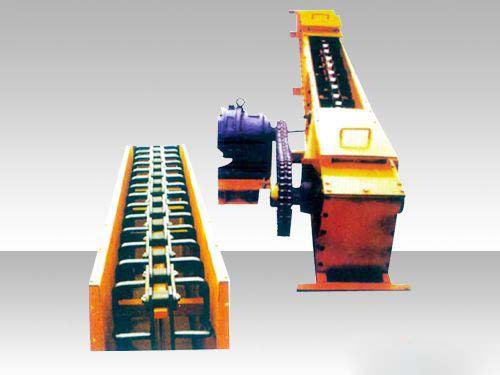

一、FU鏈?zhǔn)捷斔蜋C(jī)產品概述:
FU型鏈?zhǔn)捷斔蜋C(jī)是一種用于水平(或傾斜≤15°)輸送粉狀、粒狀物料的機械新產品，其使用性能優于螺旋輸送機，埋刮板輸送機和其它輸送設備，廣泛用于建材、建筑、化工、礦山、機械、冶煉、糧飼加工等行業，是一種理想的新型輸送設備。

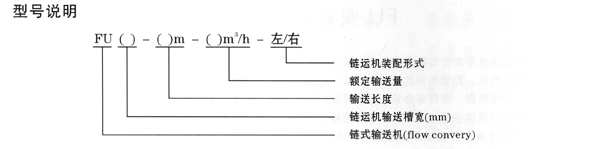

二、 FU型鏈?zhǔn)捷斔蜋C(jī)型號說明:
三、FU型鏈?zhǔn)捷斔蜋C(jī)工作原理:
由于物料具有內摩擦力和側壓力等特性，輸送鏈的運動使機槽內的物料之內部壓力和顆粒間的內摩擦力增加，當料層之間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著輸送鏈一起象水一樣地向前流動，料層高度與機槽寬度的比值滿足一定條件時，可形成穩定的物料流。先進的輸送原理，精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。
四、FU型鏈?zhǔn)捷斔蜋C(jī)主要特點:
1.結構合理、設計新穎、技術先進、系列齊全。
2.全封閉機殼，密封性能好，操作安全，運行可靠。
3.節省費用,節電且耐用，維修少，降低消耗，提高效益。
4.輸送能力大，允許在較小空間內輸送大量物料，輸送量達6～600m3/h。
5.進出口靈活，高架、地面、地坑、水平、爬坡（≤15°）均可安裝，輸送長度可根據用戶設計。
6.使用壽命長，輸送鏈用合金鋼材經先進熱處理手段加工而成，正常壽命＞5年，鏈上的滾子壽命≥2～3年。
FU型鏈?zhǔn)捷斔蜋C(jī)技術參數表:
|
型 號 |
槽寬
（mm） |
理想
粒度
（mm） |
10%最
大粒度
(mm) |
最大
輸送
斜度 |
最適合輸送量（m3/h） |
物料
濕度 |
|
鏈條線速（m/min） |
|
10 |
12 |
13.5 |
15 |
16 |
20 |
25 |
|
FU150 |
150 |
＜4 |
＜8 |
≤15° |
6-9 |
|
|
9-13 |
|
12-18 |
15-23 |
≤5% |
|
FU200 |
200 |
＜5 |
＜10 |
11-14 |
|
|
16-22 |
|
22-29 |
27-36 |
|
FU270 |
270 |
＜7 |
＜15 |
19-27 |
23-32 |
25-36 |
28-41 |
31-43 |
38-54 |
47-68 |
|
FU350 |
350 |
＜9 |
＜18 |
|
36-50 |
|
49-68 |
|
65-90 |
63-113 |
|
FU410 |
410 |
＜11 |
＜21 |
|
50-72 |
|
63-90 |
|
86-117 |
95-135 |
|
FU500 |
500 |
＜13 |
＜25 |
|
72-99 |
|
95-131 |
|
136-180 |
144-203 |
|
FU600 |
600 |
＜15 |
＜30 |
|
104-144 |
|
135-190 |
|
180-260 |
207-270 |
注:最適輸送量是以水泥為物料計算的，用于其它行業輸送琢性小、溫度＜60℃的物料時，速可加快。物料濕度≤5%，指手濕成團，撒手能散。
友情提示: FU型鏈?zhǔn)捷斔蜋C(jī)的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米； 非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與本公司聯系特殊訂貨。 |
