一、風送斜槽概述：
風送斜槽是一種廣泛應用于輸送干燥粉狀物料的氣力輸送設備又稱空氣輸送設備，風送斜槽是由數個鑄鋼板鑄成的槽子連接而成，并沿其輸送方向布置成一定的斜度。槽子的上下殼體中間夾有氣層。
輸送物料由高端喂入上殼體，壓縮空氣由聲調的鼓風機吹入下殼體并通過密布孔隙的透氣層頒在物料顆粒之間將物料進行所謂的氧化以改變物料的摩擦角使其形成流動狀態而沿斜度下滑達到輸送的目的。在水泥工業中常用于輸送含水量≤1％，溫度≤150℃水泥和生物料。空氣輸送斜糟適用于礬土、煤粉、煤灰、氧化鋁、石膏粉、面粉、水泥、磷礦粉等易流化的粉狀物料的輸送，對水分含量高、流態化性能差的物料不宜使用。
二、風送斜槽特點：

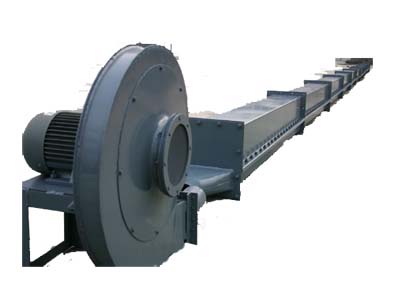

斜槽在輸送過程中沒有轉動部件，與它相同功能的膠帶輸送機、螺旋輸送機、埋刮板輸送機相比較具有易于維護，密封性好，無噪音，操作安全可靠，能耗低，易改變輸送方向，并能多點進料卸料。本槽以高壓離心風機（9-19：9-26型）為動力源，使密閉輸送斜槽中的物料保持流態化，可以向傾斜向下的一端緩慢的流動。風送斜槽主體部分無傳動部件，密封操作管理方便，設備重量輕，電耗少，輸送能力大，容易改變輸送方向，采用新型透氣層。
三、風送斜槽主要結構：
斜槽主要由進料口、標準槽、非標準槽、截流閥（卸料閥）、3-90°彎槽、截氣閥、三通槽、四通槽、窺視窗、鼓風機、防雨罩、出料溜子、進料溜板、透氣層、槽架等組成。

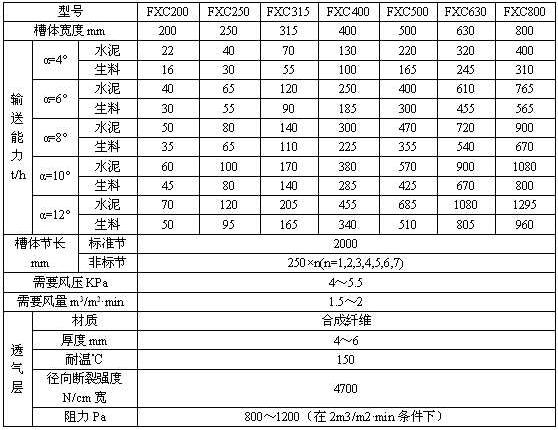

四、風送斜槽技術參數：

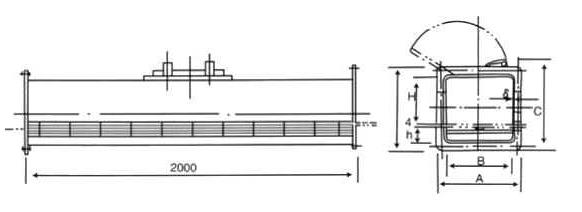

五、風送斜槽標準槽的外形尺寸圖：

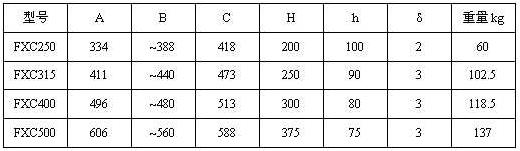

風送斜槽標準槽外形尺寸：

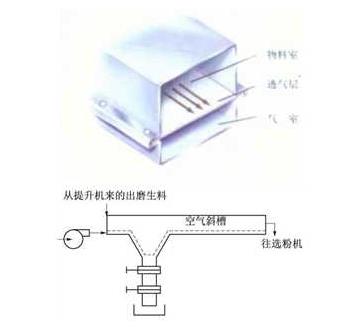

六、風送斜槽工作原理：
其透氣層選用PET5～6材料。透氣層上面為料室，下面為氣室，當具有一定壓力的氣體吹入氣室后，經透氣層使物料流態化，因而物料在重力作用下像流體一樣在槽體內流動，通常用離心風機作為風源，料室內多余的空氣經斜槽的排氣口由除塵器抽走。
七、風送斜槽安裝條件：
1、一般直線輸送安裝進出料向下傾斜6-10度，上下槽體及各槽銜接處做到切實可靠的密封（可加墊）；
2、轉彎用90度彎（分左右）；
3、分岔用三通槽或四通槽并在分岔后加載氣閥。以控制流態化物料的流向，保證物料“允氣”用風，停用段則能減少風量耗費；
4、輸送線過長或分岔后的下槽體側面再加風機；
耗氣量計算公式：
V=60×α×(B/1000)×L
式中V—耗氣量m3/h
α—單位面積透氣層的耗氣量一般為2.0--3m3/m2 min;
B—斜槽寬度mm；
L—斜槽長度m。
5、本斜槽排風在出料槽上槽體排風，經排風管道后應進入小型布袋除塵口，其風量為所需風量的1.5倍，排風口處上槽壓力要求保持在0左右。
八、風送斜槽使用及維修：
1、開機時先開風機再加料，關機時先停止加料，待料送完（或接近送完）后再停風機，分岔上的風機不用時停機；
2、輸送槽應保持密封，如有漏氣、漏粉應檢修；
3、更換滌綸透氣層時：
a、裁剪，按要求的尺寸將透氣層裁剪好，用電熨斗（或加熱的鋼條）將切口處加熱封鎖，防止擴散；
b、打孔，用略小于安裝螺栓直徑的鐵棍加熱，在透氣層四周需要穿孔的部位穿孔。穿孔時注意不要讓明火燒壞透氣層。若用鉆機打孔時，鉆機后要用熱鐵棍將孔周熨熱封鎖，以防止脫散；
c、將透氣層平鋪于沖箱上，穿過螺栓，四周加鐵條壓緊，擰緊螺冒即可使用；
d、壓條（或法蘭）應去刺，焊接處磨干；
e、為保證密封，可在透氣層下表面四周涂抹高分子密封膠（或加10毫米厚毛氈墊）。 |
