| DZSF系列重型高效電機振動篩是一種通用篩分設備，廣泛應用于礦山、煤炭、電力、耐火材料、冶金、建材等行業對大塊及中、小顆粒物料的篩分與分級作業。
DZSF系列重型高效電機振動篩的篩面傾斜安裝，安裝傾角為10°-20°，該產品具有以下特點：
1、體積小，篩分能力大。
2、重量輕，便于安裝及工藝布置。
3、能耗少，可節約能源。
4、結構簡單，造型美觀，備件量少。
5、篩網由小塊拼裝，更換簡便。
6、篩網由耐磨棒條組成，經久耐用。
7、逐層分級落料不易堵料。

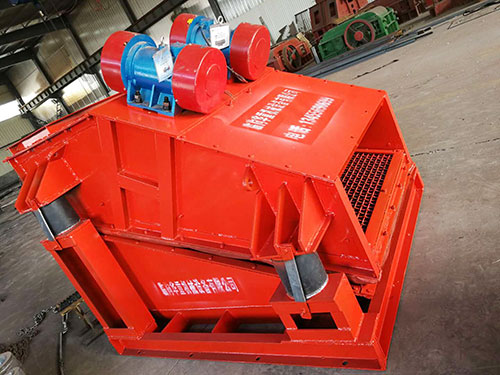

DZSF系列重型高效電機振動篩由激振裝置、篩箱、落料斗、減振裝置和底座組成，激振裝置由節能振動電機為激振源，減振裝置由彈簧支撐并隔振。
該篩分機的技術參數表：
|
型號 |
入篩粒度mm |
生產能力t/h |
型號 |
功率KW |
振動頻率HZ |
雙振幅mm |
有效篩面m2 |
設備重量kg |
單點動負荷N |
|
DZSF09x18 |
≤250 |
10～100 |
YZO-17-4 |
0.75x2 |
25 |
5～7 |
1.62 |
1248 |
900 |
|
DZSF10x20 |
≤250 |
10～180 |
YZO-20-6 |
1.5x2 |
16 |
6～8 |
2.0 |
1476 |
1300 |
|
DZSF12x24 |
≤350 |
10～200 |
YZO-30-6 |
2.2x2 |
16 |
6～8 |
2.88 |
2300 |
1620 |
|
DZSF10x30 |
≤350 |
10～250 |
YZO-30-6 |
2.2x2 |
16 |
6～8 |
3.0 |
2295 |
1850 |
|
DZSF15x30 |
≤350 |
10～350 |
YZO-50-6 |
3.7x2 |
16 |
6～8 |
4.5 |
3300 |
2810 |
|
DZSF15x36 |
≤350 |
10～400 |
YZO-50-6 |
3.7x2 |
16 |
6～8 |
5.4 |
4460 |
4800 |
|
DZSF15x40 |
≤350 |
10～450 |
YZO-75-6 |
5.5x2 |
16 |
6～8 |
6.0 |
5028 |
4650 |
|
DZSF15x50 |
≤350 |
10～500 |
YZO-75-6 |
5.5x2 |
16 |
6～10 |
7.5 |
6800 |
5100 |
|
DZSF20x50 |
≤350 |
10～500 |
YZO-75-6 |
5.5x2 |
16 |
6～10 |
10 |
8450 |
6130 |
|
DZSF20x60 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
12 |
11100 |
7600 |
|
DZSF20x70 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
14 |
13800 |
10110 |
|
DZSF20x80 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
16 |
17500 |
111040 |
注：（1）表中生產能力為篩孔大于5mm、松散密度為1.6t/m 3的理論參數。
�。�2）振動電機電壓為380V，如選用電壓為660V時，訂貨時應注明。
|
